Elektroninės aparatūros vienu pagrindinių mazgų yra įtampos stabilizatoriai maitinimo blokuose. Ne per seniausiai stabilizatoriai dar buvo daromi iš diskretinių elementų (tranzistorių ir stabilitronų). Elementų kiekis būdavo didelis, ypatingai jei dar būdavo pridedama įtampos reguliavimo funkcija, apsauga nuo perkrovų bei trumpo jungimo.
Dar yra išleistos vianakristalės mikroschemos, kurios atlieka visas minėtas ir dar daug papildomų funkcijų. Toliau pateiktoje lentelėje galima rasti atitinkamų mikroschemų charakteristikas bei vakarietiškus analogus (pagal charakteristikas).

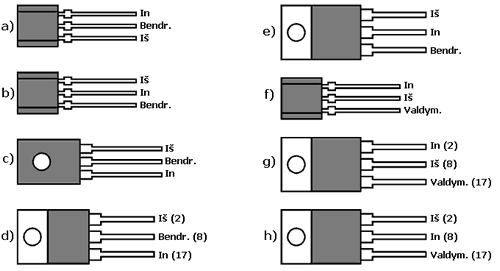

1 lentelėje pateiktos labiausiai paplitusių trijų išvadų, tiesinių įtampos stabilizatorių charakteristikos. Mikroschemų korpusai ir išvadų išdėstymas parodyti 1 paveiksle. Lentelėse pateikti stabilizatoriai su stabilizuojama išėjimo įtampa 5...27 V. Vakarietiškų stabilizatorių korpusai gali ir skirtis nuo pateiktų (1 pav.)
PASTABA. Reiktų atkreipti dėmesį ir į tai, kad nurodyta sklaidomoji galia naudojant radiatorius mikroschemų pasuose nenurodomos, ir šiuo atveju lentelėse pateiktos suvidurkintos sklaidomos galios reikšmės gautos iš dokumentacijose esančių grafikų. Taip pat, vienos serijos mikroschemoms su skirtingomis išėjimo įtampomis ta sklaidoma galia gali irgi skirtis.
Dauguma vakarietiškų mikroschemų yra žymimos kitaip nei rusiški analogai. Todėl prieš stabilizatorių grupę 78, 79, 78L, 79L, 78M, 79M, parodytų 1 lentelėje, tikrovėje dar gali būti viena arba dvi raidės, kurios nurodo gamintoją. Po užrašų taip pat gali būti papildomų simbolių, nurodančių vienokias ar kitokias mikroschemos konstrukcines ar eksploatacines charakteristikas.
Šiaip, esant reikalui, smulkesnę informaciją galima rasti internete, naudojantis paieškos sistemomis.
Mikroschema | U iš, V | I max , V | P max , W | Jungimas | Korpusas (žr. 1 pav.) |
---|---|---|---|---|---|
КР1157ЕН501А, КР1157ЕН501Б | 5 | 0,1 | 0,5 | teigiamas | KT-26 (1 pav., b) |
КР1157ЕН601А, КР1157ЕН601Б | 6 | ||||
КР1157ЕН801А, КР1157ЕН801Б | 8 | ||||
КР1157ЕН901А, КР1157ЕН901Б | 9 | ||||
КР1157ЕН1201А, КР1157ЕН1201Б | 12 | ||||
КР1157ЕН1501А, КР1157ЕН1501Б | 15 | ||||
КР1157ЕН1801А, КР1157ЕН1801Б | 18 | ||||
КР1157ЕН2401А, КР1157ЕН2401Б | 24 | ||||
КР1157ЕН502А, КР1157ЕН502Б | 5 | 0,1 | 0,5 | teigiamas | KT-26 (1 pav., a) |
КР1157ЕН602А, КР1157ЕН602Б | 6 | ||||
КР1157ЕН802А, КР1157ЕН802Б | 8 | ||||
КР1157ЕН902А, КР1157ЕН902Б | 9 | ||||
КР1157ЕН1202А, КР1157ЕН1202Б | 12 | ||||
КР1157ЕН1502А, КР1157ЕН1502Б | 15 | ||||
КР1157ЕН1802А, КР1157ЕН1802Б | 18 | ||||
КР1157ЕН2402А, КР1157ЕН2402Б | 24 | ||||
КР1157ЕН2702А, КР1157ЕН2702Б | 27 | ||||
КР1157ЕН5А, КР1157ЕН5Б | 5 | 0,1 | 0,5 | teigiamas | KT-27-2 (1 pav., c) |
КР1157ЕН9А, КР1157ЕН9Б | 9 | ||||
КР1157ЕН12А, КР1157ЕН12Б | 12 | ||||
КР1157ЕН15А, КР1157ЕН15Б | 15 | ||||
КР1157ЕН18А, КР1157ЕН18Б | 18 | ||||
КР1157ЕН24А, КР1157ЕН24Б | 24 | ||||
КР1168ЕН5 | 5 | 0,1 | 0,5 | neigiamas | KT-26 (1 pav., b) * |
КР1168ЕН6 | 6 | ||||
КР1168ЕН8 | 8 | ||||
КР1168ЕН9 | 9 | ||||
КР1168ЕН12 | 12 | ||||
КР1168ЕН15 | 15 | ||||
78L05 | 5 | 0,1 | 0,5 | teigiamas | TO-92 (1 pav., a) |
78L62 | 6,2 | ||||
78L82 | 8,2 | ||||
78L09 | 9 | ||||
78L12 | 12 | ||||
78L15 | 15 | ||||
78L18 | 18 | ||||
78L24 | 24 | ||||
79L05 | 5 | 0,1 | 0,5 | neigiamas | TO-92 arba KT-26 (1 pav., b) |
79L06 | 6 | ||||
79L12 | 12 | ||||
79L15 | 15 | ||||
79L18 | 18 | ||||
79L24 | 24 | ||||
КР1157ЕН5В, КР1157ЕН5Г | 5 | 0,25 | 1,3 | teigiamas | KT-27-2 arba TO-126 (1 pav., c) |
КР1157ЕН9В, КР1157ЕН9Г | 9 | ||||
КР1157ЕН12В, КР1157ЕН12Г | 12 | ||||
КР1157ЕН15В, КР1157ЕН15Г | 15 | ||||
КР1157ЕН18В, КР1157ЕН18Г | 18 | ||||
КР1157ЕН24В, КР1157ЕН24Г | 24 | ||||
78M05 | 5 | 0,5 | 7,5 | teigiamas | TO-202 arba TO-220 (1 pav., d) |
78M06 | 6 | ||||
78M08 | 8 | ||||
78M12 | 12 | ||||
78M15 | 15 | ||||
78M18 | 18 | ||||
78M20 | 20 | ||||
78M24 | 24 | ||||
79M05 | 5 | 0,5 | 7,5 | neigiamas | TO-220 (1 pav., e) |
79M06 | 6 | ||||
79M08 | 8 | ||||
79M12 | 12 | ||||
79M15 | 15 | ||||
79M20 | 20 | ||||
79M24 | 24 | ||||
КР142ЕН8Г | 9 | 1 | 10 | teigiamas | KT-28-2 (1 pav., d) |
КР142ЕН8Д | 12 | ||||
КР142ЕН8Е | 15 | ||||
КР142ЕН9Г | 20 | ||||
КР142ЕН9Д | 24 | ||||
КР142ЕН9Е | 27 | ||||
КР142ЕН5В | 5 | 1,5 | 10 | teigiamas | KT-28-2 (1 pav., d) |
КР142ЕН5Г | 6 | ||||
КР142ЕН8А | 9 | ||||
КР142ЕН8Б | 12 | ||||
КР142ЕН8В | 15 | ||||
КР142ЕН9А | 20 | ||||
КР142ЕН9Б | 24 | ||||
КР142ЕН9В | 27 | ||||
7805 | 5 | 1,5 ** | 10 | teigiamas | TO-220 (1 pav., d) |
7806 | 6 | ||||
7808 | 8 | ||||
7885 | 8,5 | ||||
7809 | 9 | ||||
7812 | 12 | ||||
7815 | 15 | ||||
7818 | 18 | ||||
7824 | 24 | ||||
7905 | 5 | 1,5 ** | 10 | neigiamas | TO-220 (1 pav., e) |
7906 | 6 | ||||
7908 | 8 | ||||
7909 | 9 | ||||
7912 | 12 | ||||
7915 | 15 | ||||
7918 | 18 | ||||
7924 | 24 | ||||
КР1162ЕН5А, КР1162ЕН5Б | 5 | 1,5 | 10 | neigiamas | KT-28-2 (1 pav., e) |
КР1162ЕН6А, КР1162ЕН6Б | 6 | ||||
КР1162ЕН8А, КР1162ЕН8Б | 8 | ||||
КР1162ЕН9А, КР1162ЕН9Б | 9 | ||||
КР1162ЕН12А, КР1162ЕН12Б | 12 | ||||
КР1162ЕН15А, КР1162ЕН15Б | 15 | ||||
КР1162ЕН18А, КР1162ЕН18Б | 18 | ||||
КР1162ЕН24А, КР1162ЕН24Б | 24 | ||||
КР1179ЕН05 | 5 | 1,5 | 10 | neigiamas | TO-220 (1 pav., e) |
КР1168ЕН06 | 6 | ||||
КР1179ЕН08 | 8 | ||||
КР1179ЕН12 | 12 | ||||
КР1179ЕН15 | 15 | ||||
КР1179ЕН24 | 24 | ||||
КР1180ЕН5А, КР1180ЕН5Б | 5 | 1,5 | 10 | teigiamas | KT-28-2 (1 pav., d) |
КР1180ЕН6А, КР1180ЕН6Б | 6 | ||||
КР1180ЕН8А, КР1180ЕН8Б | 8 | ||||
КР1180ЕН9А, КР1180ЕН9Б | 9 | ||||
КР1180ЕН12А, КР1180ЕН12Б | 12 | ||||
КР1180ЕН15А, КР1180ЕН15Б | 15 | ||||
КР1180ЕН18А, КР1180ЕН18Б | 18 | ||||
КР1180ЕН24А, КР1180ЕН24Б | 24 | ||||
КР142ЕН5А | 5 | 2 | 10 | teigiamas | KT-28-2 (1 pav., d) |
КР142ЕН5Б | 6 |
* Buvo išleista serija mikroschemų su išvadų išsidėstymu kaip 1 pav., a.
** Išleidžiami mikroschemų variantai, atlaikantys iki 1 A srovę.
Kai kurie rusiški stabilizatoriai turi dar pasenusią išvadų numeraciją (1 pav. parodyta skliausteliuose). Taip yra todėl, kad pradžioje stabilizatoriai buvo gaminami su standartiniu korpusu ir čia nurodyti atitinkamų išvadų numeriai.
Tipinės stabilizatorių jungimo schemos parodytos 2 paveiksle a ir b. Įėjimo kondensatorių C1 talpa turi būti nemažesnė kaip 2,2 µF naudojant keraminius arba oksidinius tantalo, ir ne mažesnė kaip 10 µF naudojant oksidinius aliuminio kondensatorius, o išėjimo kondensatorius C2 turi būti atitinkamai 1 ir 10 µF. Laikantis kondensatorių talpos rekomendacijos, praktiškai garantuojamas geras stabilizatorių veikimas. Rekomenduojama, kad kondensatoriai būtų kuo arčiau mikroschemos. Įėjimo kondensatorius gali būti ir kondensatorius, esantis už diodinio tiltelio, jei jis yra ne toliau kaip 70 mm nuo stabilizatoriaus mikroschemos. Šiaip literatūroje galima rasti daugybę įvairių stabilizatorių jungimo schemų, net kaip galima panaudoti įtampos stabilizatorių srovės stabilizavimui.
Jei reikalinga nestandartinė stabilizuota įtampa arba reguliuojama, galima pasinaudoti specialiais reguliuojamos įtampos stabilizatoriais. Mikroschemų sąrašas bei charakteristikos pateikti 2 lentelėje, o mikroschemų teigiamo (pliusiniame laide) jungimo būdai – 3 paveiksle. Rezistoriai R1 ir R2 sudaro reguliuojamą išorinį įtampos daliklį, įeinantį į išėjimo įtampos UIš lygio nustatymo grandinę. Įtampa gali būti paskaičiuota pagal tokią formulę UIš = 1,25*(1+R2/R1)+IS*R2, kur IS = 50...100 µА – pačios mikroschemos suvartojama srovė. Dydis 1,25 atitinka stabilizatoriaus veikimo principą, kai pats stabilizatorius palaiko 1,25 V įtampą tarp išėjimo ir valdymo išvadų (taip galimas reguliavimas).
Mikroschema | U iš, V | I max, A | P max, W | Jungimas | Korpusas |
---|---|---|---|---|---|
КР1157ЕН1 | 1,2...37 | 0,1 | 0,6 | teigiamas | KT-26 (1 pav., f) |
КР1168ЕН1 | 1,3...37 | 0,1 | 0,5 | neigiamas | KT-26 (1 pav , f) |
КР142ЕН12А | 1,2...37 | 1,5 | 10 | teigiamas | KT-28-2 (1 pav., g) |
КР142ЕН12Б | 1,2...37 | 1 | 10 | teigiamas | KT-28-2 (1pav., g) |
КР142ЕН18А | 1,3...26,5 | 1 | 10 | neigiamas | KT-28-2 (1 pav, h) |
КР142ЕН18Б | 1,3...26,5 | 1,5 | 10 | neigiamas | KT-28-2 (1 pav, h) |
LM317L | 1,2...37 | 0,1 | 0,625 | teigiamas | TO-92 (1 pav., f) |
LM337LZ | 1,2...37 | 0,1 | 0,625 | neigiamas | TO-92 (1 pav., f) |
LM317T | 1,2...37 | 1,5 | 15 | teigiamas | TO-220 (1 pav., g) |
LM337T | 1,2...37 | 1,5 | 15 | neigiamas | TO-220 (1 pav., h) |
Reikia atkreipti dėmesį, jog skirtingai nei stabilizatoriai su fiksuota išėjimo įtampos reikšme, reguliuojami stabilizatoriai neveikia be apkrovos. Mažiausia išėjimo srovės reikšmė reguliuojamiems nedidelės galios stabilizatoriams yra 2,5...5 mA, o didesnės galios – 5...10 mA. Daugeliu atvejų, kaip stabilizatoriaus apkrova yra naudojamas rezistorinis įtampos daliklis R1 R2 (3 pav.).
3 pav. Reguliuojamo stabilizatoriaus jungimo schema
Pagal pateiktą schemą (3 pav.) galima jungti ir stabilizatorių su fiksuota išėjimo įtampos reikšme. Tačiau, visų pirma, jie naudoja daugiau srovės (2...4 mA) ir, antra, jis mažiau stabilus keičiant išėjimo įtampą. Taigi norint didelio stabilumo koeficiento naudoti stabilizatorius su fiksuota išėjimo įtampos reikšme reguliuojamose schemose nerekomenduojama.
Pulsacijų sumažinimui išėjime, ypatingai, kai išėjime didelė įtampa, rekomenduojama papildomai įjungti išlyginantį kondensatorių C3, ne mažesnį kaip 10 µF. Reikalavimai C1 ir C2 tokie pat, kaip ir stabilizatoriams su fiksuota išėjimo įtampa.
Jei stabilizatorius veikia maksimaliu išėjimo įtampos reikšmės režimu, tai prie atsitiktinio įėjimo grandinės užtrumpinimo arba maitinimo šaltinio atjungimo, mikroschema gauna didelę grįžtamąją įtampą iš apkrovos pusės ir gali sugęsti. Kad to išvengtume, yra naudojamas diodas VD1, prijungiamas lygiagrečiai mikroschemai (3 pav.).
Kitas diodas VD2 apsaugo mikroschemą nuo įkrauto kondensatoriaus C3. Jis greitai iškrauna C3 kondensatorių, jei užtrumpinamos stabilizatoriaus įėjimo arba išėjimo grandinės.
Pagrindinis stabilizatorių trūkumas yra tas, kad yra reikalinga pakankamai aukšta įtampa tarp įėjimo ir išėjimo (2...3 V). Tačiau dėl stabilizatoriaus gabaritų ir kainos tai apsimoka.
