Autorius pristato National Instruments siūlomą grafinio programavimo aplinką - LabVIEW. Kartu pateikiamos programėlės, iliustruojančios šio produkto panaudojimą, bei yra pavyzdys pradedantiesiems.
Trumpai apie LabVIEW
LabVIEW - tai National Instruments siūloma grafinio programavimo aplinka. LabVIEW programos, vadinamos virtauliaisiais matuokliais (angl. Virtual Instruments). Programų failai turi išplėtimą *.vi. Šia aplinka programos yra kuriamos vietoje įprastinio tekstinio kodo naudojant ikonas. Tokiu būdu virtualieji matuokliai yra lengvai realizuojami, patogūs naudotis, efektyviai atlieka duomenų surinkimo, analizės užduotis, vaizdžiai pateikia gautus rezultatus. Šitokio tipo virtualiajam matuokliui būdingas kompiuterio ekrane grafiškai pateikiamas priekinis matuoklio skydelis (su rankenėlėmis, jungikliais, grafikais ir t.t.), kuris yra virtualiojo matuoklio sąsaja su vartotoju. Blokinė diagrama, - vykdantysis programos kodas, sudaroma iš ikonų, kurios operuoja duomenimis. Šie virtualieji matuokliai gali priimti duomenis per įvairiausius sąsajos įrenginius (pvz., IEEE-488 (GPIB), RS-232/422, įstatomas duomenų surinikimo plokštes) ir per grafinį interaktyvų priekinį skydelį peteikti analizės rezultatus. VI failai dažnai apjungiami bibliotekose *.llb. Šios programos gali naudotis kompiuteriniu tinklu, vietiniu taip pat internetu, naudoti garso plokštę, patogu kurti demonstracines programas. Beabejo toks programavimo būdas turi ir trūkumų, pvz.: esant didesnei programai, programavimas tampa ilgai trunkantis žaidimas panašus į ‚puzle‘, tam tikrais atvejais žymiai papraščiau būtų užrašytį programą įprastu tekstiniu programavimo budu. Nors čia yra numatyti tekstinių programavimo įjungimo būdai.
Programos pavyzdys
Programų peržiūra
Run Time Engine v.6.0 reikalingas LabVIEW programoms paleisti kompiuteryje, kuriame nėra instaliuotas pats LabVIEW (kai kurioms čia pristatomoms programoms jis būtinas). Toliau leidžiamas Apllication.exe, kuris „paprašys“ nurodyti VI failą.
Programoms sukurtoms su LabVIEW v.7.1 naudotike kitą varikliuką: LabVIEW Run-time Engine (v.7.1).
LabVIEW programos
Keletas LabVIEW pritaikymo pavyzdžių (dalis nėra užbaigta):
| Failo pavadinimas | Trumpas aprašymas, autorius, data | LabVIEW(LV) versija, dydis, iliustracija |
|---|---|---|
Tempimo.rar |

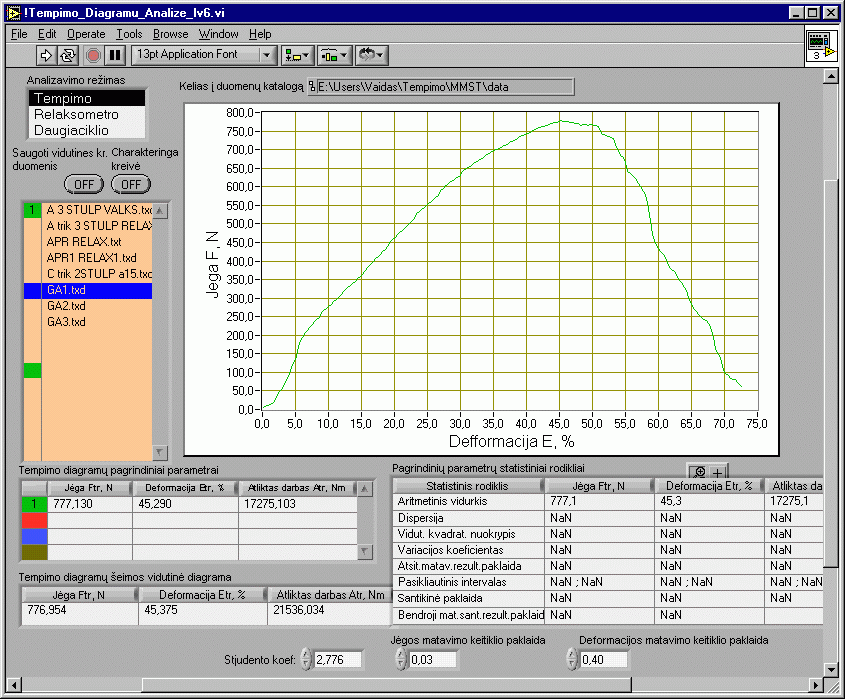

Su doktorantu iš Dizaino fakulteto daryta programa, skirta audinių tyrimo įrenginio įrašytų rezultatų analizei.
Čia taip pat yra „darbo lauko“ suarchyvuotas katalogas. Tai turbūt yra programavimo pavyzdys – „kaip nereiktu daryti“.
Mat dėl užduoties sudėtingumo ir programavimo kultūros stokos programos diagrama tapo voratinkliu - gyventa ir mokytasi :-).
2003-03-06 Autorius: Vaidas A. |
LV versija: 6i Dydis: 1.2 Mb Nebaigta Iliustracija |
|
DopplerHPilot.rar |
Kažkada buvo rašoma programa vienam medicininiam prietaisui, bet nebaigta.
Taigi čia darbo lauko failų archyvas. 2003-09-29 Autorius: Vaidas A. |
LV versija: 6i Dydis: 6.3 Mb Nebaigta |
|
m3u_RANDomu.zip |
Programa Winamp‘o listinge *.m3u atsitiktine tvarka sumaišo įrašus). 2003-03-04 Autorius: Vaidas A. |
LV versija: 7 Dydis: 38 Kb |
|
Test_LPT.zip |
LPT porto testavimui. Su ja mygtukų paspaudimu porto duomenų išvaduose nustatomas ‚1‘ arba ‚0‘. Na, o testeriu matuojame įtampą. 2003-08-24 Autorius: Vaidas A. |
LV versija: 6i Dydis: 78 Kb Iliustracija |
 CutAll.zip |
Tai įrankis, kuris ima *.bmp paveikslėlius iš vieno katalogo, apkarpo šoninius kraštus ir supila į kitą katalogą pakeisdama failo pavadinimą. 2004-10-15 Autorius: Vaidas A. |
LV versija: 6i Dydis: 40 Kb |
 ssld.zip |
Programos signalų ir sistemų laboratoriniams darbams. Archyve: filtravimas.zip, langai.zip, meandro_spektras.zip, sinteze.zip, window_comp.zip. | LV versija: 6i |
 laikroduks.zip |
Laikrodis su rodyklėmis. Į archyvą įdėti du failai: vienas mažas laikrodukas, o kitas - padidintas laikrodukas. | LV versija: 6i Nebaigti |
|
ping.zip |
Windows'ų Ping perkeltas į LabVIEW aplinką. | LV versija: 6i |
|
tofg100.zip |
Groundig funkcijų generatoriaus FG100 valdymas. | LV versija: 6i |
 wachdog.zip |
Kas penkias sekundes tikrina, ar faile status.txt yra vienetas. Jei yra, tai paleidžia programą slave.exe.. | LV versija: 6i |
 modbus.zip |
Modbus Master'is. Modbus tai protokolas, skirtas prie PC nuoseklia sąsaja prijungtų kontrolerių valdymui: modbus-simpl.zip - supaprastinta versija, modbus-adc.zip - programa nuskaitanti kontrolerio MSL-1999 visus aštuonis ADC kanalus per RS232. Į archyvą sudėta Application.exe, bibliotekos llb's ir is_ADC_2.VI, t.y. viskas ko reikia paleidimui betkokiame PC su Windows'ais. | LV versija: 6i |
 catch_graph.rar |

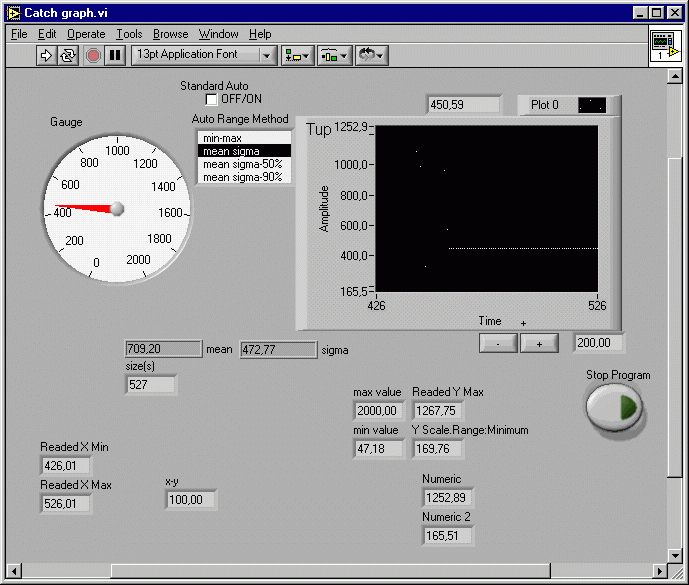

Tai LabVIEW programa, su kuria buvoma kuriamas algoritmas, pagaunantis "įdomiausią", Y atžvilgiu, besikeičiančio grafiko dalį. 2003-11-16 Autorius: Vaidas A. |
LV versija: 6i Iliustracija |
| LabVIEW bibliotekos | ||
 POPelements_lv6.zip |
POPelements_lv6.llb - Dažniau naudojamų subVI rinkinys: boolen array to index.vi (boolen array to index.vi - išveda ‚1‘ indeksą masyve) R_sequance.vi (sugeneruoja sveikų skaičių masyva: 1,2,3,...) Noziro.vi FileName+Date.vi 2004-10-15 Autorius: Vaidas A. |
LV versija: 6i Dydis: 22 Kb |
 fg100.zip |
Groundig funkcijų generatoriaus FG100 VI biblioteka. | LV versija: 6i |
 rlc100.zip |
Groundig multimetro RLC100 VI biblioteka. | LV versija: 6i |
Tikiuosi pravers kamnors kaip pirmam susipažinimui.
