TME asortimente pasirodė nauji JAV kompanijos „Keysight Technologies“ duomenų rinkimo įrenginiai. DAQ970A ir DAQ973A sistemos – tai naujas, išsamesnis požiūris į duomenų kaupimą. Susipažinkite su DAQ970A ir DAQ973A matuokliais.
TME asortimente pasirodė nauji JAV kompanijos „Keysight Technologies“ duomenų rinkimo įrenginiai. DAQ970A ir DAQ973A sistemos – tai naujas, išsamesnis požiūris į duomenų kaupimą. Susipažinkite su DAQ970A ir DAQ973A matuokliais.
- Duomenų rinkimas – trumpas pagrindų priminimas
- „Keysight Technologies“ matuokliai
- Duomenų kaupikliai
- „Keysight“ naujovių palyginimas su ankstesniais modeliais
- Naujos duomenų kaupiklių matavimo kortelės
Duomenų rinkimas – trumpa pagrindų apžvalga
Duomenų rinkimas – duomenų (bet kokių signalų) rinkimas, apdorojimas ir siuntimas į kompiuterį tolesnei analizei ir apdorojimui. Tai gali būti temperatūros, slėgio ar tūrio pokyčiai, taip pat bangų reiškiniai. Nepaisant to, kokio tipo tai signalai, kiekvienu atveju tam tikra jų kiekis registruojamas tinkamu jutikliu bei paverčiamas elektriniu signalu ir persiunčiamas į duomenų įrašymo įrenginį (pvz., kompiuterį su atitinkama programine įranga).
Šiuolaikinės duomenų rinkimo sistemos gali būti įvairios - pigūs USB moduliai, arba pažangios daugiakanalės sistemos. Jos gali būti paremtos įvairia programine įranga, dažnai su galimybe vizualizuoti matavimų duomenis LCD ekrane (išoriniame arba integruotame į matuoklį). Dažnai pažangios duomenų rinkimo sistemos vaidina dar vieną vaidmenį: remdamosi išmatuotais ir iš anksto išanalizuotais parametrais, jos imasi konkrečių veiksmų, pavyzdžiui, įjungia aliarmą, vėdinimo ar apšvietimo sistemą.
„Keysight Technologies“ DAQ970A ir DAQ973A matuokliai duomenims rinkti – svarbiausios savybės
Duomenų rinkimo sistema: DAQ970A
Duomenų rinkimo sistema: DAQ973A
„Keysight Technologies“ DAQ970A ir „Keysight Technologies“ DAQ973A yra automatizuotos testavimo sistemos, pasižyminčios dideliu matavimų efektyvumu, pakeičiančios senesnius – „Keysight Technologies“ 34970A ir „Keysight Technologies“ 34972A įrenginius. Jiems būdingas didelis tikslumas, skiriamoji geba ir veikimo greitis. Suderinti su 20 kanalų relinių DAQM900A (DAQM901A) multipleksoriumi tampa efektyviais duomenų kaupikliais tipinėms pramoninėms ir laboratorinėms reikmėms. Be to, LAN, USB arba GPIB sąsajų dėka jie yra ideali įranga, leidžianti lengvai konfigūruoti ir valdyti duomenų registravimo procesus nuotoliniu būdu: prie jų galima prisijungti per tinklo jungtį arba per USB prievadą, prietaiso konfigūracijas ir matavimo rezultatus nukopijuojant į USB atmintinę. Abu duomenų rinkimo įrenginiai naudojami kelių signalų stebėjimui, siekiant nustatyti ir įspėti apie nukrypimus. Šių prietaisų taikymo pavyzdžiai: aplinkos stebėjimas, laboratoriniai tyrimai, trikdžių, susijusių su įvairiais procesais, šalinimas bei temperatūros profiliavimas. Lankstus ir modulinis DAQ970A ir DAQ973A dizainas leidžia keisti jų apimtį nuo 4 iki 120 kanalų, turi skaitmeninius įėjimus/išėjimus ir analoginius išvesties kanalus.
Pagrindinius aprašytų duomenų rinkimo sistemų atributus galima apibendrinti trimis punktais:
- leidžia matuoti daugelį įvesties signalų tipų dideliu greičiu ir su dideliu tikslumu;
- universalių įėjimų dėka leidžia prijungti bet kokį signalą prie bet kuriuo kanalo;
- užtikrina nesudėtingą matavimo konfigūraciją ir automatinį testų nustatymą priekiniame skyde, be būtinumo programuoti arba naudoti intuityvią „BenchVue“ programinę įrangą (įeina i rinkinį).
DAQ970A ir DAQ973A duomenų įrašymo įrenginiai – galimybės ir savybės
Matavimo duomenų įrašymo įrenginiuose DAQ970A ir DAQ973A tikslus didelio kanalų kiekio ėminių ėmimas pasiektas dėka 450 kanalų per sekundę nuskaitymo greičio palyginti su senesnių modelių 250 kanalų per sekundę nuskaitymo greičiu Papildomi privalumai tai integruotas 6,5 skaičių ir signalo kondicionavimo funkcija, 22 bitų skiriamoji geba, ypač žemas triukšmo lygis ir 0,003 % DCV tikslumas. Kartu su prietaisais „Keysight Technologies“ įvedė į rinką devynias matavimo korteles (modulius), ir tarp jų naują 4 kanalų skaitmeninimo aparatą, kuriuo įrašymo greitis 50kSa/s. Svarbi abiejų modelių savybė yra įmontuotas vidinis automatinio kalibravimo modulis, leidžiantis apriboti klaidas, susijusias su įtampos svyravimais ar temperatūros pokyčiais. Abu įrenginiai matuoja ir konvertuoja 12 skirtingų įvesties signalų, tokių kaip temperatūra su termoelementu (RTD ir termistoriu), kintamoji ir nuolatinė įtampa, 2 ir 4 laidų varža, dažnis ir periodas, nuolatinės ir kintamosios srovės srovė ir galia. Dar vienas privalumas – papildomi 1 μA DC, 100 μA ,1mA AC ir 1000 MΩ diapazonai. Verta taip pat paminėti, kad abu modeliai turi LAN ir USB ryšį, įmontuota grafinė tinklo sąsają, leidžianti lengvai pasiekti bet kokią operacinę sistemą (su žiniatinklio naršyklės palaikymu), du 16 bitų analoginiai išėjimai ir dvi 8 bitų skaitmeninės įvesties/išvesties prievadai. Papildomi privalumai yra iki 450 kanalų per sekundę nuskaitymo greitis, palyginti su ankstesnių versijų 250 kanalų per sekundę greičiu, ir didelis 4,3 colių spalvotas ekranas, kuris žymiai palengvina konfigūravimą ar duomenų peržiūrą.
Galiausiai verta paminėti fizinius prietaisų parametrus:
- neto svoris: 4,2 kg;
- bruto svoris: 6,0 kg;
- šoriniai matmenys: 104 x 261 x 378 mm.
Ir turtingą abiejų rinkinių įrangą:
- 10 vnt. termoporų (J tipas), 5 vnt. 10kΩ termistorių, programinė įranga, priedų krepšys, dėklas, po 10 SMB-BNC 50Ω ir SMB-BNC 75Ω konversijos kabelių ir Kelvino spaustukų rinkinys.
„Keysight“ naujų modelių palyginimas su ankstesniais modeliais
Kaip paminėta aukščiau DAQ970A ir DAQ973A „Keysight“ duomenų rinkimo sistemos pakeičia senesnius 34970A ir 34972A modelius. Senesni modeliai jau pašalinti iš gamybos, o naujesni modeliai bus platinami iki 2021 metų gegužės. Nors senesni ir nauji modeliai iš pirmo žvilgsnio yra labai panašūs, bet palyginus jų parametrus suprantame, kad nauji moduliai daug pranašumų palyginus su senesniais.
|
DAQ973A |
DAQ970A |

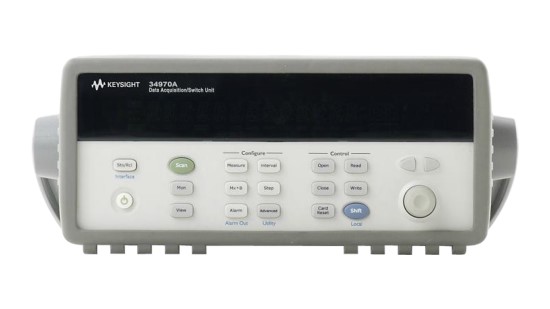

34970A |

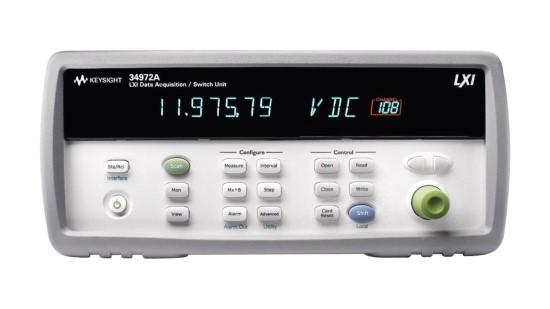

34972A |
|---|---|---|---|
|
Aprašymas: nešiojamoji duomenų rinkimo sistema 22 bitų skiriamoji geba (įmontuotas 6,5 skaitmenų multimetras) 9 Plug-In modulių palaikymas temperatūros matavimas (zondas) autokalibravimas |
Aprašymas: nešiojamoji duomenų rinkimo sistema 22 bitų skiriamoji geba (įmontuotas 6,5 skaitmenų multimetras) 9 Plug-In modulių palaikymas temperatūros matavimas (zondas) autokalibravimas |
Aprašymas: nešiojamoji duomenų rinkimo sistema 22 bitų skiriamoji geba (įmontuotas 6.5 skaitmenų multimetras) 8 Plug-In modulių palaikymas temperatūros matavimas (zondas) autokalibravimas |
Aprašymas: nešiojamoji duomenų rinkimo sistema 22 bitų skiriamoji geba (įmontuotas 6.5 skaitmenų multimetras) 8 Plug-In modulių palaikymas temperatūros matavimas (zondas) autokalibravimas |
| Lizdai: 3 | Lizdai: 3 | Lizdai: 3 | Lizdai: 3 |
|
Matavimo moduliai: Multiplexer Matrix GP RF Digital IO DAC Skaitmenintuvas |
Matavimo moduliai: Multiplexer Matrix GP RF Digital IO DAC Skaitmenintuvas |
Matavimo moduliai: Multiplexer Matrix GP RF Digital IO DAC |
Matavimo moduliai: Multiplexer Matrix GP RF Digital IO DAC |
| Skiriamoji geba: 22 bitų | Skiriamoji geba: 22 bitų | Skiriamoji geba: 22 bitų | Skiriamoji geba: 22 bitų |
|
Kanalai: 120 Mux (1 wire) 60 Mux (2 wire) 96 matricos matavimo taškai (2 wire) |
Kanalai: 120 Mux (1 wire) 60 Mux (2 wire) 96 matricos matavimo taškai (2 wire) |
Kanalai: 120 Mux (1 wire) 60 Mux (2 wire) 96 matricos matavimo taškai (2 wire) |
Kanalai: 120 Mux (1 wire) 60 Mux (2 wire) 96 matricos matavimo taškai (2 wire) |
| Kanalai / sek: 450 / s. | Kanalai / sek: 450 / s | Kanalai / sek: 250 / s | Kanalai / sek: 250 / s |
| Maks. dažnis: 2 GHz | Maks. dažnis: 2 GHz | Maks. dažnis: 2 GHz | Maks. dažnis: 2 GHz |
|
Ryšis: USB 2.0 Integruotas LAN BenchVue / TestFlow LXI suderinamumas USB atmintinė USB duomenų kaupimas ir duomenų atspindėjimas Valdymo sąsaja per WEB |
Ryšis: USB 2.0 Integruotas LAN BenchVue / TestFlow LXI suderinamumas USB atmintinė USB datalogging ir data mirroring Valdymo sąsaja per WEB |
Ryšis: GPIB RS 232 IntuiLink programa BenchLink BenchVue / TestFlow |
Ryšis: USB 2.0 Integruotas LAN IntuiLink programa BenchLink LXI suderinamumas USB atmintinė Valdymo sąsaja per WEB |
DAQ970A ir DAQ973A duomenų kaupikliai, pakeičiantys 34970A ir 34972A modelius, yra patobulinti, pirmiausia kas liečia įvairių signalų matavimo greitį ir tikslumą. Juose yra lengvai įskaitomas LCD ekranas ir programiniai mygtukai, kad vartotojai galėtų lengvai sukonfigūruoti testus ir rodyti matavimus pasirinktu formatu. Palyginus su ankstesniais modeliais, nauji modeliai turi papildomus diapazonus, tokius kaip mažos kintamosios ir nuolatinės srovės bei didelio atsparumo matavimas. „BenchVue DAQ“ programinė įranga abiejuose prietaisuose turi „Test Flow“ taikomąją programą, leidžiantį automatizuoti testus be būtinumo iš naujo programuoti. Programinė įranga taip pat turi laiko ir dažnio analizės funkciją. Verta atkreipti dėmesį dar į tai, kad matavimo kortelės pašalinimas iš prijungtų prie maitinimo šaltinio DAQ970A ir DAQ973A modelių iš naujo nustato jų valdumo blokų parametrus, be to, visi šių modelių moduliai (matavimo kortelės), jų negalima naudoti su ankstesniais 34970A ir 34972A modeliais. Taip pat tarp naujų ir senų modelių yra skirtumų programinėje įrangoje. Pavyzdžiui, pavojaus signalo suaktyvinimas DAQ970A ir DAQ973A atlieka pakartotinį kiekvieno perėjimo įvertinimą – aliarmas įsijungia tol, kol išlieka faktinė pavojaus būklė. Senesni 34970A modelyje aliarmas turėjo būti nutrauktas, kad jis vėl galėtų veikti ir iš karto generavo sekantį įvykį, nepaisant to, kad aliarmo būklė tęsėsi.
Naujos DAQ970A ir DAQ973A duomenų rinkimo įrenginių matavimo kortelės
„Keysight“ duomenų rinkimo sistemas su naujomis matavimo kortelėmis taip pat įtrauktos į TME pasiūlymą, įskaitant žemų dažnių ir RF multiplekserius, bendrosios paskirties matricinį jungiklį, daugiafunkcinį modulį ir digitalizerį su skaitmenine įvestimi/išvestimi, analoginis išėjimas ir turi skaitiklio funkciją. Vartotojas gali laisvai konfigūruoti ir pritaikyti modulius, kad gauti tik šiuo metu reikalingas funkcijas, o vėliau gali keisti ar pridėti daugiau kanalų.
Naujų matavimo kortelių pasiūlyme yra:
| Simbolis: | Aprašymas: |
|---|---|
| DAQM900A | multiplekseris, juosta ≤10 MHz, 20 kanalų, 450 k/s, 120 V, 20 mA |
| DAQM901A | multiplekseris, juosta ≤10 MHz, 20 kanalų, 80 k/s, 300 V, 1 A |
| DAQM902A | multiplekseris, juosta ≤10 MHz, 16 kanalų, 250 k/s, 300 V, 50 mA |
| DAQM903A | siųstuvas, juosta ≤10 MHz, 20 kanalų, 120 k/s, 300 V, 1 A |
| DAQM904A | matrica, juosta ≤10 MHz, 120 k/s, 300 V, 1 A |
| DAQM905A | multiplekseris, juosta 2 GHz, 4 kanalai, 60 k/s, 42 V, 0,7 A |
| DAQM907A | daugiafunkcinė kortelė, 42 V, 400 mA |
| DAQM908A | multiplekseris, juosta ≤10 MHz, 40 kanalų, 80 k/s, 300 V, 1 A |
| DAQM909A | digitizeris (konverteris), 4 kanalai, 800 k/s |
Tekstą parengė „Transfer Multisort Elektronik Sp. z o.o.“. Originalus informacijos šaltinis – TME.eu.
