Laboratoriniai maitinimo šaltiniai yra nepakeičiamas pagrindinės įrangos elementas elektroninės įrangos aptarnavimo punktuose, tyrimų institutuose, mokyklų ir tyrimų laboratorijose. Jų suskirstymas gali atrodyti sudėtingas, tačiau trumpai susipažinęs su įvairiais maitinimo šaltinių tipais ir atsižvelgiant į kiekvieno vartotojo individualius poreikius, galime lengvai išsirinkti tinkamą maitinimo šaltinį.
Laboratoriniai maitinimo šaltiniai – kaip išsirinkti tinkamą
Laboratoriniai maitinimo šaltiniai yra įtaisai, kurie konvertuoja AC įtampą į stabilizuotą DC įtampą ir tuo pačiu leidžia nuolat reguliuoti svarbiausius maitinimo parametrus (įtampą, srovę). Trumpai tariant, maitinimo šaltiniai tiekia prijungtam įrenginiui nuolatinę srovę pagal vartotojo nustatytus parametrus ir tuo pačiu metu veikia kaip filtras ir stabilizatorius, apsaugantys prietaisą. Jie naudojami taisant elektroninius prietaisus, montuojant elektroninius komponentus ir juos kalibruojant arba atliekant darbus, susijusius su prototipų ar prietaisų bandymu. Todėl maitinimo šaltinius dažniausiai perka elektrikai ir elektronikos inžinieriai, dirbantys techninio aptarnavimo centruose arba tyrimų grupėse, taip pat mėgėjai, vykdantys įvairius projektus savo dirbtuvėse. Būtent jie išbando tam tikros sistemos ar įrenginio elgseną įprastomis veikimo sąlygomis, esant optimaliai įtampai ir srovei, taip pat įvairiais būdais nuo normos besiskiriančiomis sąlygomis, kuriomis pasireiškia tam tikros prietaiso (sudedamosios dalies) savybės, kurie leidžia nustatyti jo saugumo lygį.
Laboratorinius maitinimo šaltinius galima suskirstyti pagal įvairius kriterijus, kurie gali būti taikomi atskirai arba kartu įvairiose konfigūracijose. Trys svarbiausi ir todėl dominuojantys – suskirstymo kriterijai leidžia padalyti maitinimo šaltinius i šias grupes:
- Vieno kanalo ir daugiakanaliai maitinimo šaltiniai;
- Programuojami ir neprogramuojami maitinimo šaltiniai;
- Impulsiniai ir linijiniai maitinimo šaltiniai.
Paminėti klasifikacijos kriterijai gali būti taikomi prietaise įvairiose konfigūracijose, todėl rinkoje gali būti prieinami tokie maitinimo šaltiniai: „vieno kanalo, impulsinis, programuojamas” arba „daugiakanalis, linijinis, neprogramuojamas” ir t. t. Svarbiausia suprasti laboratorijos maitinimo šaltinių tipologijos reikšmę ir pasirinkti optimalų sprendimą.
Laboratorinių maitinimo šaltinių suskirstymas pagal imtuvų skaičių
Pirmas suskirstymas reiškia, kad prie maitinimo šaltinio galima prijungti tik vieną imtuvą (vieno kanalo maitinimo šaltinis) arba daugiau nei vieną – priklausomai nuo modelio, pvz., du, tris ar keturis imtuvus.
Laboratorinių maitinimo šaltinių skirstymas pagal veikimo parametrus
Antra klasifikacija atliekama pagal tai, kaip vykdomas valdymas ir kaip tai įtakoja įrenginio parametrus. Neprogramuojamuose maitinimo šaltiniuose paprastai galime tik „rankiniu būdu“ nustatyti įtampą ir srovę, taip pat nustatyti darbo režimą (srovės / įtampos). Atlikus šiuos veiksmus maitinimo šaltinis veikia pagal nustatytus parametrus. Norėdamas pakeisti parametrus, vartotojas turi atlikti naujus nustatymus naudodamas atitinkamas rankenėles ar mygtukus. Priešingai, programuojami laboratoriniai maitinimo šaltiniai yra specializuoti įrenginiai, turintys programinę įrangą ir tinkamą kompiuterinę programą (paprastai su LED indikatoriais ir sudėtingu valdymo skydeliu su LCD ekranu), kas leidžia vartotojui pakeisti maitinimo parametrus bet kokiu momentu arba įvesti nestandartinių elektros maitinimo sistemos parametrų seką. Susisiekimui su kompiuteriu naudojami USB arba RS232/RS485 prievadai. Programuojamų maitinimo šaltinių atmintis, kaip taisyklė, leidžia išsaugoti daugybę įvairių sekų – net ir labai sudėtingų – variantų, kurie yra naudingi, pvz., atliekant tyrimus, išbandant prototipus įvairiose situacijose, tiek įprastose, tiek išskirtinėmis sąlygomis.
Laboratorinių maitinimo šaltinių suskirstymas atsižvelgiant į srovės konvertavimo būdą
Pastarasis laboratorinių maitinimo šaltinių suskirstymas atliekamas atsižvelgiant į tai, kaip jie konvertuoja kintamą (AC) srovę į nuolatinę (DC) srovę. Linijiniai maitinimo šaltiniai yra klasikiniai, gana dideli ir sunkūs, transformatoriai, kuriuose sinusinė įėjimo įtampa ištiesinama (iš čia ir šių maitinimo šaltinių pavadinimas) ir po to filtruojama ir tiekiama į išvestis pagal nustatytą arba užprogramuotas vertės. Daug lengvesni impulsiniai maitinimo šaltinai ištiesina įtampa du kartus (vieną kartą įėjime, jos nemažinant, o kitą kartą – išvestyje), paverčiant signalą į 60 kHz impulsą ir paduodant jį į labai mažą transformatorių. Pagrindiniai skirtumai tarp linijinių ir impulsinių maitinimo šaltinių:
| Linijiniai maitinimo šaltiniai: | Impulsiniai maitinimo šaltiniai: |
|---|---|
| ✓ dideli ir sunkūs, | ✓ kompaktiški ir lengvi, |
| ✓ efektyvumas apie 50% (dideli nuostoliai šilumos energijos pavidalu), | ✓ efektyvumas apie ~90% |
| ✓ dažnai reikia didelių radiatorių, | ✓ palaiko didelį galios, įtampos ir srovės diapazoną, |
| ✓ paprasta konstrukcija, | ✓ atsparūs trumpam įtampos išnikimui ir tinklo trikdžiams, |
| ✓ generuoja mažą triukšmą ir pulsavimą išėjimuose, | ✓ dažnai sukelia nestabilų prijungtų imtuvų veikimą, |
| ✓ veikia mažesne galia, įtampa ir srove nei impulsiniai, | ✓ generuoja didelį triukšmą ir pulsavimą, |
| ✓ paprastai kainuoja mažiau nei impulsiniai. | ✓ turi labai sudėtingą konstrukciją, todėl jų kaina aukšta. |
Laboratorijos maitinimo šaltinio pasirinkimas - svarbūs klausimai ir kriterijai
Rinkoje prieinama daugybė laboratorinių maitinimo šaltinių tiek didelių, patikimų gamintojų, tiek mažesnių, labiau specializuotų prekės ženklų. Ieškant geriausio sprendimo, pirmiausia verta atsižvelgti į mūsų poreikius ir maitinimo šaltinio paskirtį. Verta užduoti sau keletą paprastų klausimų:
- Koks nuolatinės įtampos diapazonas reikalingas planuojamiems projektams – 0-5V, 0-12V, 0-15V, 0-30V ar netgi 0-60V ar didesnis?
Praktika rodo, kad 0-15V diapazonas yra pakankamas daugumai programų. - Kokios maksimalios išėjimo srovės pakaks?
Šį parametrą lengva nustatyti pagal srovės efektyvumo formulę: GALIA = Įtampa (V) x Srovė (A). - Ar bandomai grandinei yra svarbu ar netgi būtina maitinimo kokybė ir stabilumas bei sekos pakartojamumas?
Jei taip, tuomet verta atkreipti dėmesį į programuojamus linijinius, maitinimo šaltinius. - Ar išbandomų prietaisų saugumas yra prioritetas?
Jei atsakymas yra teigiamas, atsižvelkite tik į tuos maitinimo šaltinių modelius, kuriuose yra perkrovos, viršįtampos ir šiluminė apsauga. - Ar darbas apims kelias grandines vienu metu ir kiekviena turi skirtingus įtampos reikalavimus?
Jei taip, siūlome daugiakanaliai maitinimo šaltiniai (3-4 kanalai ir pakankamas galios rezervas).
Be to, verta išanalizuoti dažnai nereikšmingus iš pirmo klausimus, tačiau iš tikrųjų jie gali būti esmingi. Tai gali būt pvz., kiek vietos dirbtuvėse galime skirti maitinimo šaltiniui ir jo maksimalus svoris. Taip pat svarbus jūsų turimo biudžeto dydis, gamintojo reputacija ir galimybė naudotis techninio aptarnavimo paslaugomis. Nesunku įsivaizduoti situaciją, kai sugedusį maitinimo šaltinį reikia nuvežti į techninio aptarnavimo centrą, jis yra kitoje pasaulio pusėje.
Laboratorijos maitinimo šaltinio pasirinkimas yra labai individualus dalykas, todėl sunku pasiūlyti universalų sprendimą. Be atsakymų į minėtus klausimus, taip pat verta naudoti palyginimo langelį, kuris leis pasirinkti pageidaujamus parametrus turinčius modelius.
Laboratoriniai maitinimo šaltiniai iš TME pasiūlymo
TME siūlo kelis šimtus žinomų ir patikimų gamintojų laboratorinių maitinimo šaltinių, suskirstytų į tris pagrindines kategorijas:
- Vieno kanalo maitinimo šaltiniai - iš jų keturi modeliai tai programuojami maitinimo šaltiniai, kiti – klasikiniai, be galimybės programuoti;
- Daugiakanaliai maitinimo šaltiniai - visi yra neprogramuojami maitinimo šaltiniai;
- Programuojami maitinimo šaltiniai - vartotojas gali pasirinkti tarp vieno ir kelių kanalų modelių iš daugelio skirtingų gamintojų.
Kiekvienoje iš paminėtų kategorijų klientai ras labai patrauklias, nebrangias maitinimo šaltinių modelius, skirtus paprastiems panaudojimams, pvz., pradedantiesiems elektronikos inžinieriams, modelius profesionaliems vartotojams, kurie puikiai žino savo poreikius ir yra pasirengęs išleisti šiek tiek didesnes sumas. Taip pat aukščiausios kokybės, brangius maitinimo šaltinių modelius. Žemiau pateikiame pasirinktus maitinimo šaltinius iš trijų paminėtų kategorijų apžvalga.
Laboratoriniai maitinimo šaltiniai kiekvienam biudžetui – iki 500 PLN
Šios kategorijos įdomus pasiūlymas yra AXIOMET AX-3005PQ maitinimo šaltinis. Šis gamintojas be matavimo ir laboratorinių prietaisų, skirtų pramonei, dirbtuvėms ir techninio aptarnavimo punktams taip pat siūlo daugybę matavimo priedų, praplečiančių prietaisų funkcionalumą. Vieno kanalo AX-3005PQ maitinimo šaltinis leidžia vienu metu nuskaityti įtampą ir srovę, sklandžiai reguliuoti abu parametrus ir gali veikti srovės ar įtampos stabilizavimo režimu. Ši beveik 6,0 kg svorio įranga turi programinę įrangą, maitinimo laidą ir USB laidą, o pagrindiniai jo parametrai pateikiami žemiau pateiktoje lentelėje.
AX-3005PQ laboratorinis maitinimo šaltinis
| Charakteristikos: | |
|---|---|
| Maitinimo šaltinio tipas | laboratorinis, programuojamas |
| Maitinimo šaltinio tipas | vieno kanalo, linijinis |
| Ekrano tipas | LED x 2, 4 skaitmenų |
| Išėjimo įtampa | 0 ~ 30V DC |
| Išėjimo srovė | 0 ~ 5A |
| Išėjimo įtampos skiriamoji geba | 10mV |
| Išėjimo srovės skiriamoji geba | 1mA |
| Srovės stabilizavimas | ≤0,1% + 3mA |
| Įtampos stabilizavimas | ≤0,01% + 3mV |
| Sąsaja (jungtis) | USB |
| Apsauga | nuo perkrovos |
| Maitinimo šaltinis | 220V 50Hz |
| Matmenys | 115 x 190 x 240 mm |
| Įtampos (reguliuojamos) pulsacija ir triukšmas | ≤2mVrms |
| Svoris | 5,3 kg |
Tarp neprogramuojamų, reguliuojamų, vieno kanalo maitinimo šaltinių vertas dėmesio yra PEAKTECH P 6080A maitinimo šaltinis. Tai gerai žinomas stacionarių ir nešiojamų ekonominės klasės matavimo prietaisų gamintojas. P 6080A maitinimo šaltinis turi apšviestą LCD ekraną ir apsauga nuo perkrovos ir trumpojo jungimo. Kiti prietaiso parametrai:
PKT-P6080A laboratorinis maitinimo šaltinis
| Charakteristikos: | |
|---|---|
| Maitinimo šaltinio tipas | laboratorinis, programuojamas |
| Maitinimo šaltinio tipas | vieno kanalo |
| Ekrano tipas | LCD, su apšvietimu |
| Kanalų skaičius | 1 |
| Išėjimo srovė | 0 ~ 3A |
| Išėjimo įtampa | 0 ~ 5V DC |
| DC įtampos matavimo tikslumas | ±(0,5% + 5 skaitmenys) |
| DC srovės matavimo tikslumas | ±(0,5% + 5 skaitmenys) |
| Įtampos stabilizavimas | ≤0,2% + 1mV |
| Srovės stabilizavimas | ≤0,2% + 3mA |
| Maksimali galia | 45W |
| Matavimo prietaiso savybės | tikslusis |
| Apsauga | nuo perkrovos ir trumpojo jungimo |
| Maitinimo šaltiniai | 115/230V AC ±10%, 50/60Hz |
| Matmenys | 95 x 160 x 225 mm |
| Darbinė temperatūra | 0 ~ 40°C |
| Įtampos (reguliuojamos) pulsacija ir triukšmas | ≤0,5mVrms |
| Svoris | 2 kg |
Biudžetinių, neprogramuojamų daugiakanalių maitinimo šaltinių grupėje TME siūlo paprastą Taivano prekės ženklo TWINTEX maitinimo šaltinį TP-1303, turintį du išvesties kanalus, LED ekraną ir sveriantį 5,0 kg. Prietaisas leidžia apytiksliai ir tiksliai nustatyti V ir A vertes ir vienu metu jas nuskaityti. Kiti maitinimo šaltinio parametrai:
TP-1303 laboratorinis maitinimo šaltinis
| Charakteristikos: | |
|---|---|
| Maitinimo šaltinio tipas | laboratorinis, nereguliuojamas |
| Ekrano tipas | LED x2, 3 skaitmenų |
| Maitinimo šaltinio tipas | linijinis, daugiakanalis |
| Kanalų skaičius | 2 |
| Išėjimo srovė | 0 ~3A |
| Išėjimo įtampa 2 | 5V DC |
| Išėjimo srovė 2 | 1A |
| Įtampos tikslumas įtampos išėjimuose (nereguliuojamuose) | ±1% |
| Įtampos stabilizavimas | ≤0,01% + 3mV |
| Srovės stabilizavimas | ≤0,2% + 3mA |
| Matmenys | 160 x 130 x 310 mm |
| Maitinimo šaltinis | 110/220V, ±10%, 50/60Hz |
| Įtampos (reguliuojamos) pulsacija ir triukšmas | ≤2mVrms |
| Įtampos (nereguliuojamos) pulsacija ir triukšma) | ≤2mV |
| Išėjimo įtampa | 0 ~ 30V DC |
| Svoris | 4,7 kg |
Laboratoriniai maitinimo šaltiniai profesionalams - nuo 1500 iki 5000 PLN (neto kainos)
Šioje kainų kategorijoje tarp vieno kanalo maitinimo šaltinių verta paminėti GW Instek SPS-1230 GW INSTEK modelį. Šis maitinimo šaltinis turi labai aukštą nustatymų tikslumą, veikia srovės arba įtampos stabilizavimo režimu. Vartotojas turi galimybę pasirinkti tikslias arba apytiksles įtampos ir srovės vertes. Tikslūs veikimo parametrai:
SPS-1230 laboratorinis maitinimo šaltinis
| Charakteristikos: | |
|---|---|
| Maitinimo šaltinio tipas | laboratorinis |
| Maitinimo šaltinio tipas | impulsinis, vieno kanalo |
| Ekrano tipas | LCD x2 |
| Kanalų skaičius | 1 |
| Išėjimo srovė | 0 ~ 30A |
| Išėjimo įtampos skiriamoji geba | 10mV |
| Išėjimo srovės skiriamoji geba | 100mA |
| Apsauga | nuo trumpojo jungimo |
| Kištuko versija | ES |
| Maitinimo šaltinis | 115/230V AC ±15%, 50/60Hz |
| Matmenys | 128x151x295mm |
| Svoris | 3,2 kg |
| Įtampos (reguliuojamos) pulsacija ir triukšmas | ≤5mVrms |
| Išėjimo įtampa | 0 ~ 12V DC |
Kitas pavyzdys yra MATRIX MPS-6005L-2 linijinis, dviejų kanalų maitinimo šaltinis. Shenzen Matrix Technology Inc. yra matavimo įrangos gamintoja iš Kinijos. MPS-6005L-2 modelis turi apsaugą nuo perkrovos ir atvirkštinio poliškumo, vienu metu siūlo įtampos ir srovės rodmenis, leidžia sklandžiai reguliuoti abu parametrus. Tikslūs techniniai parametrai pateikiami lentelėje žemiau:
MPS-6005L-2 laboratorinis maitinimo šaltinis
| Charakteristikos: | |
|---|---|
| Maitinimo šaltinio tipas | laboratorinis |
| Ekrano tipas | LED x 4, 3.5 skaitmenų |
| Maitinimo šaltinio tipas | linijinis, daugiakanalis |
| Kanalų skaičius | 2 |
| Išėjimo įtampa | 0 ~ 60V DC |
| Išėjimo srovė | 0 ~ 5A |
| Išėjimo įtampa 2 | 0 ~ 60V DC |
| Išėjimo srovė 2 | 0 ~ 5 |
| Įtampos stabilizavimas | ≤0,01% + 5mV |
| Srovės stabilizavimas | ≤0,3% + 3mA |
| Matmenys | 150 x 250 x 420 mm |
| Svoris | 12,4 kg |
| Maitinimo šaltinis | 110/230V 50/60Hz |
| Apsauga | nuo perkrovos, nuo polių sukeitimo |
| Kištuko versija | ES |
Aukštos klasės maitinimo šaltiniai – nuo 7 000,00 PLN (neto kainos)
Šios kainų grupės produktai yra skirti profesionaliam naudojimui. Jie užtikrina didžiausią tikslumą ir turi platų veikimo parametrų diapazoną. Aukščiausios kokybės programuojamų maitinimo šaltinių grupėje įdomus pasiūlymas yra B&K PRECISION vieno kanalo BK9833 maitinimo šaltinis. Prietaisas yra didelės galios tiesioginės ir kintamosios įtampos šaltinis. Darbo saugumą užtikrina visas saugumo priemonių rinkinys. Prietaisas turi USB, LAN, RS232 ir GPIB sąsajas. Įrenginio atmintyje galima išsaugoti 10 nustatymų, kuriuos vartotojas gali užprogramuoti iš kompiuterio. Pagrindiniai maitinimo šaltinio BK9833 parametrai:

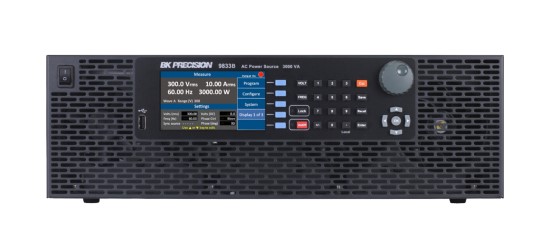

BK9833B laboratorinis maitinimo šaltinis
| Charakteristikos: | |
|---|---|
| Maitinimo šaltinio tipas | laboratorinis, programuojamas |
| Maitinimo šaltinio tipas | AC, vieno kanalo |
| Ekrano tipas | LCD 4,3" |
| Kanalų skaičius | 1 |
| Išėjimo įtampa | 300V AC |
| Maksimali išėjimo srovė | 30A |
| Galia | 3kVA |
| Įvesties srovė | 20A |
| Išėjimo įtampos skiriamoji geba | 100mV |
| Išėjimo srovės skiriamoji geba | 10mA |
| Częstotliwość | 0,045 ~ 1,2kHz |
| Apsauga | nuo viršsrovės, perkrovos ir terminio viršįtampio |
| Maitinimo šaltinis | 190~250V AC, 47~63Hz |
| Matmenys | 420 x 132 x 560mm |
| Neto svoris | 24,0 kg |
Kitas pavyzdys yra KEYSIGHT TECHNOLOGIES vieno kanalo 6812C maitinimo šaltinis. Tai produktas, skirtas naudoti pramonėje. Šis gana sunkus (33 kg) linijinis 750 VA AC/DC maitinimo šaltinis turi pasirenkamą signalo formą su įtampos ir galios kokybės analizės funkcija. Šio modelio išėjimo įtampų diapazonas yra atitinkamai 0-300 V ir 0-425 V, AC ir DC srovei (6.5 A išėjime).
6812C laboratorinis maitinimo šaltinis
„Premium” daugiakanalių maitinimo šaltinių grupėje verta paminėti AIM-TTI QPX600D modelį. Tai dviejų kanalo impulsinis maitinimo šaltinis su daugybe apsaugų, veikti įtampos ar srovės stabilizavimo režimu, turintis išmanųjį aušinimo valdymą ir vidinę atmintį, kurioje galima išsaugoti iki 10 nustatymų. Išsamų maitinimo šaltinio aprašymas pateikiamas lentelėje:
QPX600D laboratorinis maitinimo šaltinis
| Charakteristikos: | |
|---|---|
| Maitinimo šaltinio tipas | impulsinis, daugiakanalis |
| Ekrano tipas | LCD x2, su apšvietimu |
| Kanalų skaičius | 2 |
| Išėjimo srovė 1 | 0 ~ 50A |
| Išėjimo srovė 2 | 0 ~ 50A |
| Išėjimo įtampa 1 | 0 ~ 80V DC |
| Išėjimo įtampa 2 | 0 ~ 80V DC |
| Išėjimo įtampos skiriamoji geba | 0,001V |
| Išėjimo srovės skiriamoji geba | 0,01A |
| Įtampos stabilizavimo koeficientas, keičiant apkrovą | ≤0,01% ± 5mV |
| Matmenys | 130 x 356 x 413mm |
| Maitinimo šaltinis | 230V AC 50/60Hz |
| Standartinė įranga | programinė įranga |
| Apsauga | nuo perkrovos, viršįtampio, polių sukeitimo, šiluminė |
| Kištuko tipas | ES, UK |
| Gamintojo serijos numeris | QPX |
| Užterštumo laipsnis | 2 |
| Įtampos (reguliuojamos) pulsacija ir triukšmas | ≤7mVrms |
| Svoris | 9,2 kg |
Aukščiau pateiktame sąraše pateikiama tik dalis TME laboratorinių maitinimo šaltinių asortimento. Kataloge yra keli šimtai šios kategorijos prekių, kurias rasti padeda i paieškos sistema mūsų internetinėje svetainėje. Pasirinkęs tinkamus filtrus, kiekvienas klientas gali greitai susiaurinti paieškos kategoriją iki kelių dešimčių ar keliolikos produktų, tarp kurių ras idealiai tinkamą maitinimo šaltinį.
Tekstą parengė „Transfer Multisort Elektronik Sp. z o.o.“. Originalus informacijos šaltinis – TME.eu.
